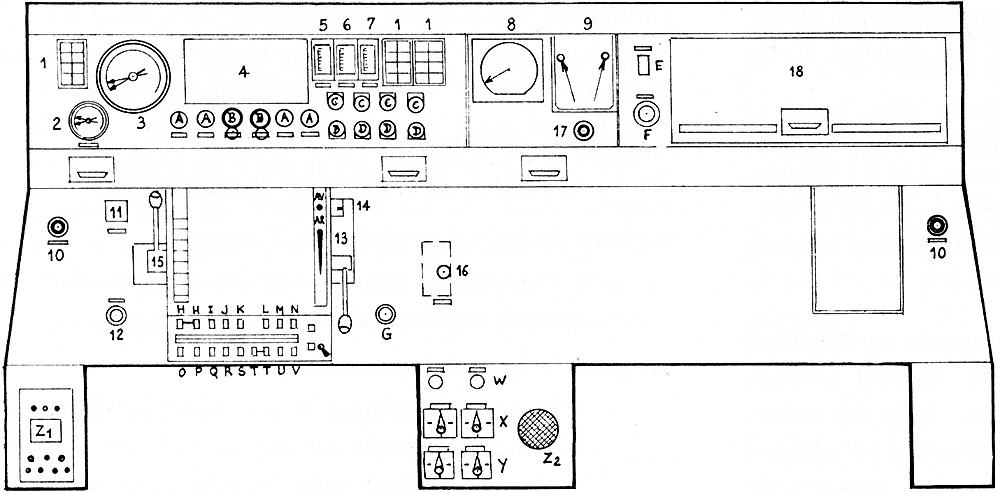

Légende |
||
|
1. Boîtier de signalisation |
16. Avertisseur |
M Interrupteur volets climatisation |
|
2. Manomètre double cylindres de frein |
17. Bouton poussoir test frein |
N Interrupteur d'éclairage |
|
3. Manomètre double conduite générale, réservoir principal |
18. Casier à plis. |
O Interrupteùr d'éclairage cabine |
|
4. Centrale JAEGER |
A Réglage de l'éclairage pupitre |
P Interrupteur d'éclairage fiche horaire |
|
5. Ampèremètre traction motrice I |
B Commande des extincteurs |
Q Interrupteur d'éclairage pupitre |
|
6. Ampèremètre traction motrice II |
C Commande du démarrage des turbines |
R Interrupteur climatisation cabine |
|
7. Voltmètre réseau auxiliaire |
D Commande d'arrét des turbines |
S Interrupteur d'éclairage fanaux |
|
8. Indicateur de vitesse {secours) |
E Interrupteur d'éclairage tablette |
T Interrupteur d'éclairage projecteurs |
|
9. Consigne de sécurité |
F Commande de la climatisation |
U Inter rupteur d'e.l'sai veille automatique |
|
10. Bouton poussoir d'urgence |
G Bouton poussoir de vigilance |
V Interrupteur maintien de l'éclairage |
|
11. Commande automatique des freins |
H Bouton poussoir de réarmement QT |
W Bouton poussoir lave vitre |
|
12. Réarmement frein en commande automatique |
I Interrupteur « Marche automatique compresseur » |
X Commutateur essuie vitre |
|
13. Commande accélération turbine |
J Interrupteur « Marche directe du compresseur » |
Y Commutateur signalisation extérieure |
|
14. Commande du sens de marche |
K Bouton poussoir réarmement Q 105 |
Z1 Equipement radio |
|
15. Commande du frein |
L Interrupteur vitres chauffantes |
Z2 Interphone. |
